RA28Y單圈精密線繞電位器是一款本體直徑為28mm的小型電位器，采用線繞工藝加工而成，該電位器應用于電訊、電工、電子儀器、計算機及自動控制系統中，作為精密調節直流或低頻交流電壓電流之用，也可以作為角度位移電位器。
■特性
●線性度（±0.5%以內）
■型號構成
RA 28Y 20 S B 103
① ② ③ ④ ⑤ ⑥
①線繞式
②直徑：φ28
③軸長：20:20mm
④軸形狀:
S：圓形
F：平面
⑤電阻線性：
B：直線性
⑥電阻值：
101=100Ω
102=1KΩ
103=10KΩ
■電氣特性
|
電阻值范圍
|
500Ω~20KΩ |
|
電阻值偏差值
|
±5%（特注±2%，±1%）
|
|
殘留電阻
|
0.2%以下 |
|
電阻線性
|
B（直線性） |
|
單獨直線性
|
0.5%以內 |
|
功率
|
1.5W/40°C |
|
絕緣電阻值
|
100MΩ以上（DC500V） |
|
耐電壓
|
AC500V 1分鐘 |
■機械特性
|
機械回旋角度
|
300°±5° |
|
止轉力
|
7~30mN·m |
|
止力強度
|
1.0N·m min |
|
使用溫度范圍
|
-10°C~+100°C |
|
最高溫度 |
235°C，3sec |
■線性度
|
電阻值 |
線性度 |
公稱全抵抗值 |
分解能 |
|
500 |
0.27 |
5K |
0.12 |
|
1K |
0.21 |
10K |
0.08 |
|
2K |
0.17 |
20K |
0.09 |
■環境特性
|
試驗項目 |
試驗條件 |
規格 |
|
耐熱性
|
350°C ,3.5秒 |
△R/R≦±2% |
|
回轉壽命
|
定格1/2負荷 15000回轉 |
△R/R≦±3% |
|
負荷壽命
|
40°C 1000小時 額定負荷 |
△R/R≦±3% |
|
溫度特性
|
85°C 5小時 無負荷 |
△R/R≦±5% |
|
耐寒性
|
-10°C 1小時 無負荷 |
△R/R≦±3% |
|
振動
|
10~55Hz 2方向各 2小時全振幅1.5mm |
△R/R≦±1% |
|
耐濕負荷壽命
|
40°C 90~95%RH 1/10負荷 500小時 |
△R/R≦±5% |
|
防護等級 |
|
IP65 |
注：△R/R：全抵抗值變化率

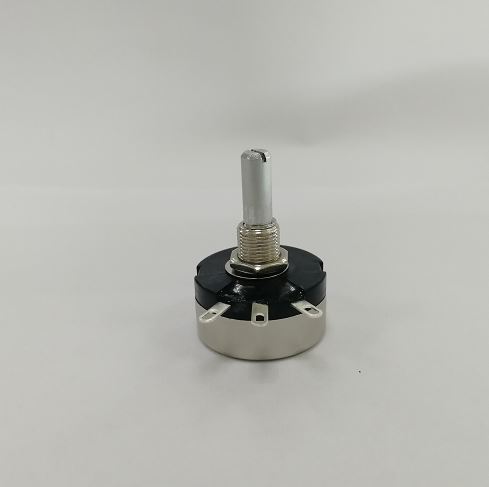

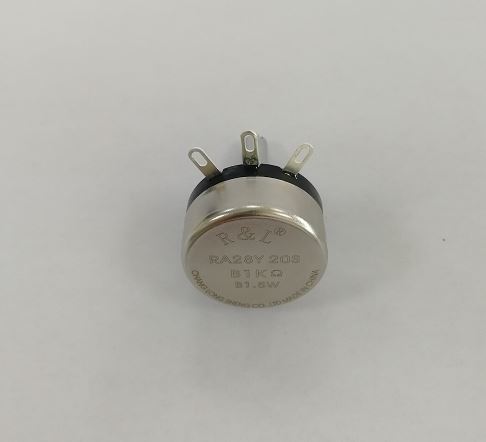

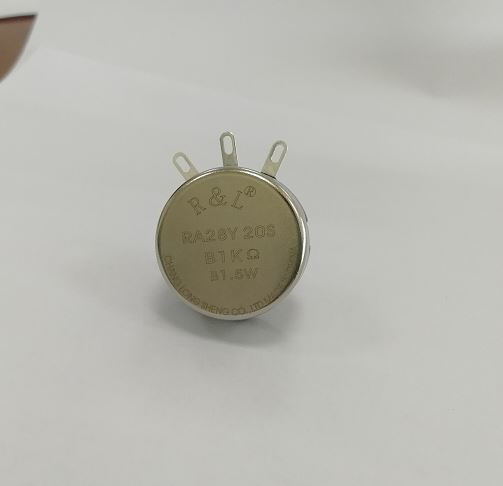

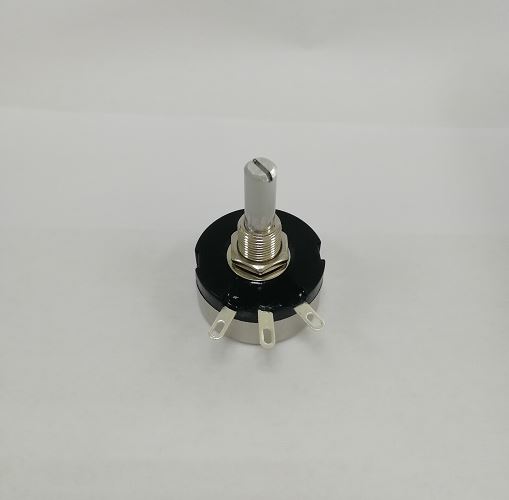

■RA28Y
